GOST 12820-80 Plate Flange
GOST 12820-80 Plate Flange PN 1.6 Mpa
Standard: GOST 12820-80
Flange type: plate flange
Size range: DN10-DN1200
Pressure: PN1.6 Mpa
Material: Stainless steel , Alloy Steel , Carbon Steel
Standard: GOST 12820-80
Flange type: plate flange
Size range: DN10-DN1200
Pressure class: PN1.6 Mpa
Process: forged
Specialize: As per drawing
Material:
Stainless Steel Material:
ASTM A182 F304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L
Duplex stainless steel UNS S32304,S31803,S32205.
Super Duplex stainless steel UNS S32750/S32760/S31260/S32550/S32707
Carbon Steel Material:
ASTM A105, Q235, A350 LF2,ASTM A694 F42/F46/F52/F60/F65/F70/F80
Alloy Steel Material:
ASTM A 182, GR F1,F5, F9, F11, F22, F91
Copper&Nickel Alloy Material:
CU/NI 90/10, CU/NI 70/30
Nickel Alloy Material:
Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22,C276
Surface treatment: Anti-rust oil, transparent/yellow/black,Anti-rust paint, Zinc,Hot dipped galvanized
Usage: Oil field, Offshore, Water system, Shipbuilding, Natural gas,Electric power, Pipe projects,etc.
Standard: GOST 12820-80
Flange type: plate flange
Size range: DN10-DN1200
Pressure class:PN1.6 Mpa
Material : Stainless steel , Alloy Steel , Carbon Steel
|

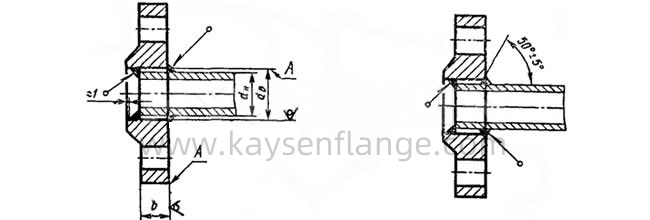

Давление PN = 1,6 МПа (16 кгс/с м²) |
|||||||
|
Наименование |
D, мм |
D1, мм |
dв, мм |
b, мм |
d, мм |
отв., шт. |
Масса, кг |
|
Фланец плоский ГОСТ 12820-80 (01) 1-15-16 ст.3 (20) |
95 |
65 |
19 |
12 |
14 |
4 |
0,61 |
|
Фланец плоский ГОСТ 12820-80 (01) 1-20-16 ст.3 (20) |
105 |
75 |
26 |
14 |
0,86 |
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-25-16 ст.3 (20) |
115 |
85 |
33 |
16 |
1,17 |
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-32-16 ст.3 (20) |
135 |
100 |
39 |
16 |
18 |
1,58 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-40-16 ст.3 (20) |
145 |
110 |
46 |
17 |
1,96 |
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-50-16 ст.3 (20) |
160 |
125 |
59 |
19 |
2,58 |
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-65-16 ст.3 (20) |
180 |
145 |
78 |
21 |
3,42 |
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-80-16 ст.3 (20) |
195 |
160 |
91 |
21 |
3,71 |
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-100-16 ст.3 (20) |
215 |
180 |
110 |
23 |
8 |
4,73 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-125-16 ст.3 (20) |
245 |
210 |
135 |
25 |
6,38 |
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-150-16 ст.3 (20) |
280 |
240 |
161 |
25 |
22 |
7,81 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-200-16 ст.3 (20) |
335 |
295 |
222 |
27 |
12 |
10,1 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-250-16 ст.3 (20) |
405 |
355 |
273 |
28 |
26 |
14,49 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-300-16 ст.3 (20) |
460 |
410 |
325 |
28 |
17,78 |
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-350-16 ст.3 (20) |
520 |
470 |
377 |
30 |
16 |
22,88 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-400-16 ст.3 (20) |
580 |
525 |
426 |
34 |
30 |
31 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-500-16 ст.3 (20) |
710 |
650 |
530 |
44 |
33 |
20 |
57,01 |
|
Фланец плоский ГОСТ 12820-80 (01) 1-600-16 ст.3 (20) |
840 |
770 |
630 |
45 |
39 |
80,03 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-800-16 ст.3 (20) |
1020 |
950 |
820 |
49 |
24 |
104,41 |
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1000-16 ст.3 (20) |
1255 |
1170 |
1020 |
58 |
45 |
28 |
179,37 |
|
Фланец плоский ГОСТ 12820-80 (01) 1-1200-16 ст.3 (20) |
1485 |
1390 |
1220 |
71 |
52 |
32 |
297,78 |
|
Проход условный Dy |
Py 1,6 МПа (16 кгс/см2) |
|||||
|
dн |
dв |
b |
Масса, кг |
|||
|
с соединительным выступом |
с выступом |
с впадиной |
||||
|
10 |
14 |
15 |
12 |
0,54 |
0,54 |
0,53 |
|
15 |
18 |
19 |
0,61 |
0,61 |
0,58 |
|
|
20 |
25 |
26 |
14 |
0,86 |
0,86 |
0,83 |
|
25 |
32 |
33 |
16 |
1,17 |
1,17 |
1,13 |
|
32 |
38 |
39 |
1,58 |
1,58 |
1,53 |
|
|
40 |
45 |
46 |
17 |
1,96 |
1,93 |
1,89 |
|
50 |
57 |
59 |
19 |
2,58 |
2,54 |
2,50 |
|
65 |
76 |
78 |
21 |
3,42 |
3,38 |
3,30 |
|
80 |
89 |
91 |
3,71 |
3,71 |
3,70 |
|
|
100 |
108 (А) |
110 |
23 |
4,73 |
4,72 |
4,53 |
|
114 (Б) |
116 |
4,55 |
4,51 |
4,35 |
||
|
125 |
133 (А) |
135 |
25 |
6,38 |
6,38 |
6,15 |
|
140 (Б) |
142 |
6,08 |
6,03 |
5,85 |
||
|
150 |
152 (А) |
154 |
8,16 |
8,21 |
7,87 |
|
|
159 (Б) |
161 |
7,81 |
7,81 |
7,52 |
||
|
168 (В) |
170 |
7,36 |
7,29 |
7,07 |
||
|
175 |
194 |
196 |
8,64 |
8,63 |
8,34 |
|
|
200 |
219 |
222 |
27 |
10,10 |
10,21 |
9,88 |
|
225 |
245 |
245 |
11,70 |
12,08 |
11,66 |
|
|
250 |
273 |
273 |
28 |
14,49 |
14,48 |
14,06 |
|
300 |
325 |
325 |
17,78 |
17,59 |
17,12 |
|
|
350 |
377 |
377 |
30 |
22,88 |
22,65 |
21,99 |
|
400 |
426 |
426 |
34 |
31,00 |
30,76 |
29,94 |
|
450 |
480 |
480 |
38 |
39,64 |
39,08 |
38,55 |
|
500 |
530 |
530 |
44 |
57,01 |
56,17 |
55,74 |
|
600 |
630 |
630 |
45 |
80,03 |
79,03 |
78,80 |
|
700 |
720 |
720 |
47 |
84,21 |
84,34 |
83,06 |
|
800 |
820 |
820 |
49 |
104,41 |
103,15 |
101,34 |
|
900 |
920 |
920 |
54 |
128,60 |
- |
- |
|
1000 |
1020 |
1020 |
58 |
179,37 |
||
|
1200 |
1220 |
1220 |
71 |
297,78 |
||
