GOST 12821-80 Weld Neck Flange
GOST 12821-80 Weld Neck Flange PN 1.6 Mpa
Standard: GOST 12821-80
Flange type: weld neck flange
Size range: DN10-DN1200
Pressure: PN1.6 Mpa
Material: Stainless steel , Alloy Steel , Carbon Steel
Standard: GOST 12821-80
Flange type: weld neck flange
Size range: DN10-DN1200
Pressure class: PN1.6 Mpa
Process: forged
Specialize: As per drawing
Material:
Stainless Steel Material:
ASTM A182 F304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L
Duplex stainless steel UNS S32304,S31803,S32205.
Super Duplex stainless steel UNS S32750/S32760/S31260/S32550/S32707
Carbon Steel Material:
ASTM A105, Q235, A350 LF2,ASTM A694 F42/F46/F52/F60/F65/F70/F80
Alloy Steel Material:
ASTM A 182, GR F1,F5, F9, F11, F22, F91
Copper&Nickel Alloy Material:
CU/NI 90/10, CU/NI 70/30
Nickel Alloy Material:
Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22,C276
Surface treatment: Anti-rust oil, transparent/yellow/black,Anti-rust paint, Zinc,Hot dipped galvanized
Usage: Oil field, Offshore, Water system, Shipbuilding, Natural gas,Electric power, Pipe projects,etc.
Standard: GOST 12821-80
Flange type: weld neck flange
Size range: DN10-DN1200
Pressure class:PN1.6 Mpa
Material : Stainless steel , Alloy Steel , Carbon Steel
|

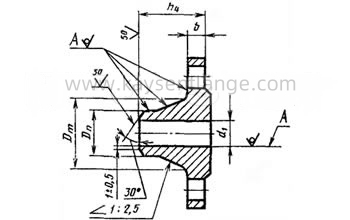

Давление PN = 1,6 МПа (16 кгс/с м²) |
||||||||||
|
Наименование |
D, мм |
D1, мм |
d, мм |
Dm, мм |
Dn, мм |
d1, мм |
b, мм |
h4, мм |
к-во отв. n, шт. |
Масса, кг |
|
Фланец ГОСТ 12821-80 1-15-16 ст.3 (20) |
95 |
65 |
14 |
30 |
19 |
12 |
12 |
33 |
4 |
0,68 |
|
Фланец ГОСТ 12821-80 1-20-16 ст.3 (20) |
105 |
75 |
38 |
26 |
18 |
36 |
0,87 |
|||
|
Фланец ГОСТ 12821-80 1-25-16 ст.3 (20) |
115 |
85 |
45 |
33 |
25 |
38 |
1,05 |
|||
|
Фланец ГОСТ 12821-80 1-32-16 ст.3 (20) |
135 |
100 |
18 |
55 |
39 |
31 |
13 |
40 |
1,54 |
|
|
Фланец ГОСТ 12821-80 1-40-16 ст.3 (20) |
145 |
110 |
64 |
46 |
38 |
42 |
1,85 |
|||
|
Фланец ГОСТ 12821-80 1-50-16 ст.3 (20) |
160 |
125 |
76 |
58 |
49 |
45 |
2,28 |
|||
|
Фланец ГОСТ 12821-80 1-65-16 ст.3 (20) |
180 |
145 |
94 |
77 |
66 |
15 |
47 |
3,19 |
||
|
Фланец ГОСТ 12821-80 1-80-16 ст.3 (20) |
195 |
160 |
110 |
90 |
78 |
17 |
50 |
4,21 |
||
|
Фланец ГОСТ 12821-80 1-100-16 ст.3 (20) |
215 |
180 |
130 |
110 |
96 |
8 |
4,9 |
|||
|
Фланец ГОСТ 12821-80 1-125-16 ст.3 (20) |
245 |
210 |
156 |
135 |
121 |
19 |
57 |
6,75 |
||
|
Фланец ГОСТ 12821-80 1-150-16 ст.3 (20) |
280 |
240 |
22 |
180 |
161 |
146 |
8,3 |
|||
|
Фланец ГОСТ 12821-80 1-200-16 ст.3 (20) |
335 |
295 |
240 |
222 |
202 |
21 |
58 |
12 |
11,79 |
|
|
Фланец ГОСТ 12821-80 1-250-16 ст.3 (20) |
405 |
355 |
26 |
292 |
278 |
254 |
23 |
65 |
17,36 |
|
|
Фланец ГОСТ 12821-80 1-300-16 ст.3 (20) |
460 |
410 |
346 |
330 |
303 |
24 |
66 |
22,76 |
||
|
Фланец ГОСТ 12821-80 1-350-16 ст.3 (20) |
520 |
470 |
400 |
382 |
351 |
28 |
70 |
16 |
32,04 |
|
|
Фланец ГОСТ 12821-80 1-400-16 ст.3 (20) |
580 |
525 |
30 |
450 |
432 |
398 |
32 |
75 |
43 |
|
|
Фланец ГОСТ 12821-80 1-500-16 ст.3 (20) |
710 |
650 |
33 |
559 |
535 |
501 |
38 |
90 |
20 |
70,97 |
|
Фланец ГОСТ 12821-80 1-600-16 ст.3 (20) |
840 |
770 |
39 |
660 |
636 |
602 |
41 |
99,3 |
||
|
Фланец ГОСТ 12821-80 1-800-16 ст.3 (20) |
1020 |
950 |
850 |
826 |
792 |
45 |
95 |
24 |
130,57 |
|
|
Фланец ГОСТ 12821-80 1-1000-16 ст.3 (20) |
1255 |
1170 |
45 |
1060 |
1028 |
992 |
49 |
110 |
28 |
203,39 |
|
Фланец ГОСТ 12821-80 1-1200-16 ст.3 (20) |
1485 |
1390 |
52 |
1268 |
1228 |
1192 |
51 |
125 |
32 |
284,94 |
|
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
||||
|
с соединительным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
||||||
|
10 |
8 |
12 |
33 |
26 |
15 |
0,59 |
0,60 |
0,58 |
0,59 |
0,58 |
|
15 |
12 |
30 |
19 |
0,68 |
0,68 |
0,65 |
0,67 |
0,66 |
||
|
20 |
18 |
36 |
28 |
26 |
0,87 |
0,87 |
0,82 |
0,85 |
0,84 |
|
|
25 |
25 |
38 |
45 |
33 |
1,05 |
1,05 |
0,99 |
1,03 |
1,02 |
|
|
32 |
31 |
13 |
40 |
55 |
39 |
1,54 |
1,54 |
1,48 |
1,50 |
1,50 |
|
40 |
38 |
42 |
64 |
46 |
1,85 |
1,81 |
1,77 |
1,77 |
1,81 |
|
|
50 |
49 |
45 |
76 |
58 |
2,28 |
2,24 |
2,16 |
2,17 |
2,23 |
|
|
65 |
66 |
15 |
47 |
94 |
77 |
3,19 |
3,17 |
3,05 |
3,06 |
3,14 |
|
80 |
78 |
17 |
50 |
110 |
90 |
4,21 |
4,15 |
4,04 |
4,06 |
4,17 |
|
100 |
96 |
130 |
110 |
4,90 |
4,80 |
4,65 |
4,72 |
4,78 |
||
|
125 |
121 |
19 |
57 |
156 |
135 |
6,75 |
6,76 |
6,47 |
6,55 |
6,66 |
|
150 |
146 |
180 |
161 |
8,30 |
8,28 |
7,88 |
7,96 |
8,08 |
||
|
175 |
177 |
21 |
210 |
196 |
10,37 |
9,79 |
9,32 |
10,05 |
10,17 |
|
|
200 |
202 |
58 |
240 |
222 |
11,79 |
11,72 |
11,28 |
11,04 |
11,20 |
|
|
225 |
226 |
65 |
268 |
248 |
14,12 |
14,48 |
13,55 |
13,60 |
13,70 |
|
|
250 |
254 |
23 |
292 |
278 |
17,36 |
15,00 |
14,30 |
16,67 |
16,86 |
|
|
300 |
303 |
24 |
66 |
346 |
330 |
22,76 |
22,65 |
20,83 |
21,60 |
22,10 |
|
350 |
351 |
28 |
70 |
400 |
382 |
32,04 |
32,00 |
29,43 |
30,60 |
33,10 |
|
400 |
398 |
32 |
75 |
450 |
432 |
43,00 |
42,64 |
41,10 |
41,00 |
41,70 |
|
450 |
450 |
34 |
85 |
506 |
484 |
54,00 |
53,50 |
52,20 |
51,40 |
52,40 |
|
500 |
501 |
38 |
90 |
559 |
535 |
70,97 |
70,32 |
69,00 |
68,00 |
69,90 |
|
600 |
602 |
41 |
660 |
636 |
99,30 |
97,81 |
96,73 |
94,50 |
96,60 |
|
|
700 |
692 |
43 |
95 |
750 |
726 |
105,90 |
105,97 |
102,00 |
100,70 |
101,10 |
|
800 |
792 |
45 |
850 |
826 |
130,57 |
118,79 |
115,00 |
124,80 |
127,6 |
|
|
900 |
892 |
47 |
110 |
958 |
926 |
157,83 |
- |
- |
- |
- |
|
1000 |
992 |
49 |
1060 |
1028 |
203,39 |
|||||
|
1200 |
1192 |
51 |
125 |
1268 |
1228 |
284,94 |
||||
