Name: GOST 12821-80 Weld Neck Flange PN 2.5 Mpa
Brand: KAYSEN
SKU: 00302
Rating: 4.1 (201 reviews)

GOST 12821-80 Weld Neck Flange PN 2.5 Mpa

Standard: GOST 12821-80

Flange type: weld neck flange

Size range: DN10-DN1200

Pressure: PN2.5 Mpa

Material: Stainless steel , Alloy Steel , Carbon Steel

Send Inquiry

Standard: GOST 12821-80
Flange type: weld neck flange
Size range: DN10-DN1200
Pressure class:PN2.5 Mpa
Material : Stainless steel , Alloy Steel , Carbon Steel

Давление PN = 2,5 МПа (25 кгс/с м²)

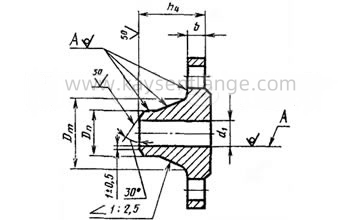

Наименование	D, мм	D1, мм	d, мм	Dm, мм	Dn, мм	d1, мм	b, мм	h4, мм	к-во отв. n, шт.	Масса, кг
Фланец ГОСТ 12821-80 1-15-25 ст.3 (20)	95	65	14	30	19	12	14	33	4	0,79
Фланец ГОСТ 12821-80 1-20-25 ст.3 (20)	105	75		38	26	18		34		0,97
Фланец ГОСТ 12821-80 1-25-25 ст.3 (20)	115	85		45	33	25		36		1,18
Фланец ГОСТ 12821-80 1-32-25 ст.3 (20)	135	100	18	56	39	31	16	43		1,83
Фланец ГОСТ 12821-80 1-40-25 ст.3 (20)	145	110		64	46	38	16	45		2,19
Фланец ГОСТ 12821-80 1-50-25 ст.3 (20)	160	125		76	58	49	17	45		2,78
Фланец ГОСТ 12821-80 1-65-25 ст.3 (20)	180	145		96	77	66	19	50	8	3,71
Фланец ГОСТ 12821-80 1-80-25 ст.3 (20)	195	160		110	90	78	19	52		4,44
Фланец ГОСТ 12821-80 1-100-25 ст.3 (20)	230	190	22	132	110	96	21	58		6,51
Фланец ГОСТ 12821-80 1-125-25 ст.3 (20)	270	220	26	160	135	121	23	65		9,41
Фланец ГОСТ 12821-80 1-150-25 ст.3 (20)	300	250		186	161	146	25	68		12,52
Фланец ГОСТ 12821-80 1-200-25 ст.3 (20)	360	310		245	222	202	27	75	12	17,44
Фланец ГОСТ 12821-80 1-250-25 ст.3 (20)	425	370	30	300	278	254	29	75	12	24,4
Фланец ГОСТ 12821-80 1-300-25 ст.3 (20)	485	430	30	352	330	303	32	80	16	33,29
Фланец ГОСТ 12821-80 1-350-25 ст.3 (20)	550	490	33	406	382	351	36	85		46,57
Фланец ГОСТ 12821-80 1-400-25 ст.3 (20)	610	550	33	464	432	398	40	100		64,81
Фланец ГОСТ 12821-80 1-500-25 ст.3 (20)	730	660	39	570	535	500	44	100	20	88,91
Фланец ГОСТ 12821-80 1-600-25 ст.3 (20)	840	770	39	670	636	600	49	115	20	123,7
Фланец ГОСТ 12821-80 1-800-25 ст.3 (20)	1075	990	45	874	826	790	55	135	24	213,9
Фланец ГОСТ 12821-80 1-1000-25 ст.3 (20)	1315	1210	56	1084	1028	992	59	150	28	312,12
Фланец ГОСТ 12821-80 1-1200-25 ст.3 (20)	1525	1420	56	1288	1228	1192	62	160	32	387,5

b	h4	Dm	Dn	Масса, кг
b	h4	Dm	Dn	с соединительным выступом	с выступом	с впадиной	с шипом	с пазом
14	33	26	15	0,68	0,69	0,66	0,68	0,67
	33	30	19	0,79	0,78	0,75	0,80	0,78
	34	38	26	0,97	0,99	0,93	0,97	0,95
	36	45	33	1,18	1,19	1,13	1,16	1,15
16	43	56	39	1,83	1,85	1,78	1,81	1,80
16	45	64	46	2,19	2,16	2,10	2,11	2,15
17	45	76	58	2,78	2,76	2,47	2,69	2,75
19	50	96	77	3,71	3,62	3,60	3,55	3,62
19	52	110	90	4,44	4,32	4,27	4,26	4,48
21	58	132	110	6,51	6,58	6,27	6,41	6,49
23	65	160	135	9,41	9,45	9,14	9,27	9,37
25	68	186	161	12,52	12,56	11,90	12,01	12,17
25	70	216	196	13,88	13,94	13,63	13,65	13,83
27	75	245	222	17,44	17,21	16,86	16,36	16,62
29		270	248	21,56	21,68	21,15	22,54	22,86
29		300	278	24,40	24,08	23,27	25,37	25,74
32	80	352	330	33,29	32,40	31,94	32,42	33,16
36	85	406	382	46,57	45,60	44,68	45,40	46,23
40	100	464	432	64,81	63,58	62,41	63,48	64,59
42		515	484	72,26	71,60	70,70	70,80	71,95
44		570	535	88,91	88,20	86,50	86,48	88,08
49	115	670	636	123,70	122,00	105,70	119,50	122,17
53	125	766	726	166,81	164,02	162,70	157,53	160,82
55	135	874	826	213,90	211,00	209,00	210,00	214,68
57	145	980	926	252,91	-	-	-	-
59	150	1084	1028	312,12
62	160	1288	1228	387,50
