GOST 12821-80 Weld Neck Flange
GOST 12821-80 Weld Neck Flange PN 4.0 Mpa
Standard: GOST 12821-80
Flange type: weld neck flange
Size range: DN10-DN1200
Pressure: PN4.0 Mpa
Material: Stainless steel , Alloy Steel , Carbon Steel
Standard: GOST 12821-80
Flange type: weld neck flange
Size range: DN10-DN1200
Pressure class: PN4.0 Mpa
Process: forged
Specialize: As per drawing
Material:
Stainless Steel Material:
ASTM A182 F304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L
Duplex stainless steel UNS S32304,S31803,S32205.
Super Duplex stainless steel UNS S32750/S32760/S31260/S32550/S32707
Carbon Steel Material:
ASTM A105, Q235, A350 LF2,ASTM A694 F42/F46/F52/F60/F65/F70/F80
Alloy Steel Material:
ASTM A 182, GR F1,F5, F9, F11, F22, F91
Copper&Nickel Alloy Material:
CU/NI 90/10, CU/NI 70/30
Nickel Alloy Material:
Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22,C276
Surface treatment: Anti-rust oil, transparent/yellow/black,Anti-rust paint, Zinc,Hot dipped galvanized
Usage: Oil field, Offshore, Water system, Shipbuilding, Natural gas,Electric power, Pipe projects,etc.
Standard: GOST 12821-80
Flange type: weld neck flange
Size range: DN10-DN1200
Pressure class:PN4.0 Mpa
Material : Stainless steel , Alloy Steel , Carbon Steel
|

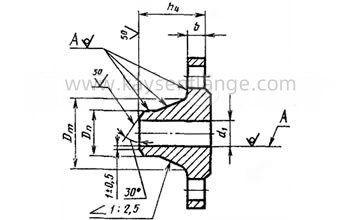

Давление PN = 4,0 МПа (40 кгс/с м²) |
||||||||||
|
Наименование |
D, мм |
D1, мм |
d, мм |
Dm, мм |
Dn, мм |
d1, мм |
b, мм |
h4, мм |
к-во отв. n, шт. |
Масса, кг |
|
Фланец воротниковый ГОСТ 12821-80 1-15-40 ст.3 (20) |
95 |
65 |
14 |
30 |
19 |
12 |
14 |
33 |
4 |
0,79 |
|
Фланец воротниковый ГОСТ 12821-80 1-20-40 ст.3 (20) |
105 |
75 |
38 |
26 |
18 |
34 |
0,97 |
|||
|
Фланец воротниковый ГОСТ 12821-80 1-25-40 ст.3 (20) |
115 |
85 |
45 |
33 |
25 |
36 |
1,18 |
|||
|
Фланец воротниковый ГОСТ 12821-80 1-32-40 ст.3 (20) |
135 |
100 |
18 |
56 |
39 |
31 |
16 |
43 |
1,83 |
|
|
Фланец воротниковый ГОСТ 12821-80 1-40-40 ст.3 (20) |
145 |
110 |
64 |
46 |
38 |
45 |
2,19 |
|||
|
Фланец воротниковый ГОСТ 12821-80 1-50-40 ст.3 (20) |
160 |
125 |
76 |
58 |
48 |
17 |
2,81 |
|||
|
Фланец воротниковый ГОСТ 12821-80 1-65-40 ст.3 (20) |
180 |
145 |
96 |
77 |
66 |
19 |
50 |
8 |
3,71 |
|
|
Фланец воротниковый ГОСТ 12821-80 1-80-40 ст.3 (20) |
195 |
160 |
112 |
90 |
78 |
21 |
55 |
4,8 |
||
|
Фланец воротниковый ГОСТ 12821-80 1-100-40 ст.3 (20) |
230 |
190 |
22 |
138 |
110 |
96 |
23 |
65 |
7,4 |
|
|
Фланец воротниковый ГОСТ 12821-80 1-125-40 ст.3 (20) |
270 |
220 |
26 |
160 |
135 |
120 |
25 |
10 |
||
|
Фланец воротниковый ГОСТ 12821-80 1-150-40 ст.3 (20) |
300 |
250 |
186 |
161 |
145 |
27 |
68 |
13,03 |
||
|
Фланец воротниковый ГОСТ 12821-80 1-200-40 ст.3 (20) |
375 |
320 |
30 |
250 |
222 |
200 |
35 |
85 |
12 |
24,44 |
|
Фланец воротниковый ГОСТ 12821-80 1-250-40 ст.3 (20) |
445 |
385 |
33 |
310 |
278 |
252 |
39 |
98 |
37,59 |
|
|
Фланец воротниковый ГОСТ 12821-80 1-300-40 ст.3 (20) |
510 |
450 |
368 |
330 |
301 |
42 |
112 |
16 |
57,1 |
|
|
Фланец воротниковый ГОСТ 12821-80 1-350-40 ст.3 (20) |
570 |
510 |
481 |
382 |
351 |
48 |
116 |
70,34 |
||
|
Фланец воротниковый ГОСТ 12821-80 1-400-40 ст.3 (20) |
655 |
585 |
39 |
480 |
432 |
398 |
54 |
135 |
106,76 |
|
|
Фланец воротниковый ГОСТ 12821-80 1-500-40 ст.3 (20) |
755 |
670 |
45 |
580 |
535 |
495 |
58 |
140 |
20 |
132,33 |
|
Фланец воротниковый ГОСТ 12821-80 1-600-40 ст.3 (20) |
890 |
795 |
52 |
686 |
636 |
595 |
180,95 |
|||
|
Фланец воротниковый ГОСТ 12821-80 1-800-40 ст.3 (20) |
1135 |
1030 |
56 |
908 |
826 |
795 |
71 |
190 |
24 |
343,69 |
|
Фланец воротниковый ГОСТ12821-80 1-1000-40 ст.3 (20) |
1360 |
1250 |
1140 |
1028 |
995 |
77 |
235 |
28 |
540,75 |
|
|
Фланец воротниковый ГОСТ12821-80 1-1200-40 ст.3 (20) |
1575 |
1460 |
62 |
1350 |
1228 |
1195 |
80 |
250 |
32 |
690,59 |
|
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
||||
|
с соединительным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
||||||
|
10 |
8 |
14 |
33 |
26 |
15 |
0,68 |
0,69 |
0,66 |
0,68 |
0,67 |
|
15 |
12 |
30 |
19 |
0,79 |
0,78 |
0,75 |
0,80 |
0,78 |
||
|
20 |
18 |
34 |
38 |
26 |
0,97 |
0,99 |
0,93 |
0,97 |
0,95 |
|
|
25 |
25 |
36 |
45 |
33 |
1,18 |
1,19 |
1,13 |
1,16 |
1,15 |
|
|
32 |
31 |
16 |
43 |
56 |
39 |
1,83 |
1,85 |
1,78 |
1,81 |
1,86 |
|
40 |
38 |
45 |
64 |
46 |
2,19 |
2,16 |
2,10 |
2,11 |
2,15 |
|
|
50 |
48 |
17 |
76 |
58 |
2,81 |
2,79 |
2,68 |
2,72 |
2,78 |
|
|
65 |
66 |
19 |
50 |
96 |
77 |
3,71 |
3,72 |
3,59 |
3,60 |
3,68 |
|
80 |
78 |
21 |
55 |
112 |
90 |
4,80 |
4,81 |
4,60 |
4,69 |
4,80 |
|
100 |
96 |
23 |
65 |
138 |
110 |
7,40 |
7,06 |
6,82 |
7,20 |
7,28 |
|
125 |
120 |
25 |
160 |
135 |
10,00 |
10,17 |
9,48 |
9,97 |
10,08 |
|
|
150 |
145 |
27 |
68 |
186 |
161 |
13,03 |
13,20 |
12,60 |
12,86 |
13,03 |
|
175 |
177 |
33 |
85 |
226 |
196 |
20,75 |
21,26 |
21,10 |
19,70 |
20,00 |
|
200 |
200 |
35 |
250 |
222 |
24,44 |
24,00 |
23,57 |
24,20 |
24,00 |
|
|
225 |
226 |
37 |
95 |
280 |
248 |
31,33 |
31,10 |
30,50 |
31,20 |
31,60 |
|
250 |
252 |
39 |
98 |
310 |
278 |
37,59 |
37,30 |
36,50 |
36,90 |
37,40 |
|
300 |
301 |
42 |
112 |
368 |
330 |
57,10 |
50,60 |
50,30 |
51,10 |
52,20 |
|
350 |
351 |
48 |
116 |
418 |
382 |
70,34 |
69,60 |
68,00 |
68,10 |
68,80 |
|
400 |
398 |
54 |
135 |
480 |
432 |
106,76 |
105,50 |
105,00 |
103,80 |
106,00 |
|
450 |
448 |
56 |
530 |
484 |
107,00 |
106,00 |
104,80 |
103,80 |
105,00 |
|
|
500 |
495 |
58 |
140 |
580 |
535 |
132,33 |
128,00 |
126,00 |
128,00 |
130,00 |
|
600 |
595 |
58 |
686 |
636 |
180,95 |
195,08 |
165,78 |
182,02 |
179,81 |
|
|
700 |
695 |
63 |
160 |
790 |
726 |
228,25 |
246,86 |
209,59 |
229,47 |
226,93 |
|
800 |
795 |
71 |
190 |
908 |
826 |
343,69 |
367,40 |
319,93 |
345,08 |
342,20 |
|
900 |
895 |
74 |
215 |
1024 |
926 |
436,54 |
- |
- |
- |
- |
|
1000 |
995 |
77 |
235 |
1140 |
1028 |
540,75 |
||||
|
1200 |
1195 |
80 |
250 |
1350 |
1228 |
690,59 |
||||
