JIS 30K Welding Neck Steel Pipe Flanges
JIS 30K Welding Neck Steel Pipe Flanges

30kg/c㎡ weld neck flange JIS B2220

Standard: JIS B2220

Flange type: Welding Neck (WN)

Size range: DN10-DN400

Pressure: 30K

Material: Stainless steel , Alloy Steel , Carbon Steel

Send Inquiry

Standard:   JIS B2220
Flange type:   weld neck flange
Size range:   DN10-DN400
Pressure class: 30kg/c㎡
Process:        forged
Specialize:   As per drawing
Material:
Stainless Steel Material:
ASTM A182 F304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L
Duplex stainless steel UNS  S32304,S31803,S32205.
Super Duplex stainless steel UNS S32750/S32760/S31260/S32550/S32707
Carbon Steel Material:
ASTM A105, Q235, A350 LF2,ASTM A694 F42/F46/F52/F60/F65/F70/F80
Alloy Steel Material:
ASTM A 182, GR F1,F5, F9, F11, F22,  F91
Copper&Nickel Alloy Material:
CU/NI 90/10, CU/NI 70/30
Nickel Alloy Material:
Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22,C276
Surface treatment:  Anti-rust oil, transparent/yellow/black,Anti-rust paint, Zinc,Hot dipped galvanized
Usage:  Oil field, Offshore, Water system, Shipbuilding, Natural gas,Electric power, Pipe projects,etc.

Standard:  JIS B2220
Flange type: weld neck flange
Size range:  DN10-DN400
Pressure class:30kg/c㎡
Material : Stainless steel , Alloy Steel , Carbon Steel

INominal
Diameter
of
Flange

Outside
Diameter
ot Steel
Pipe

Outside
Diameter
of
Flange D

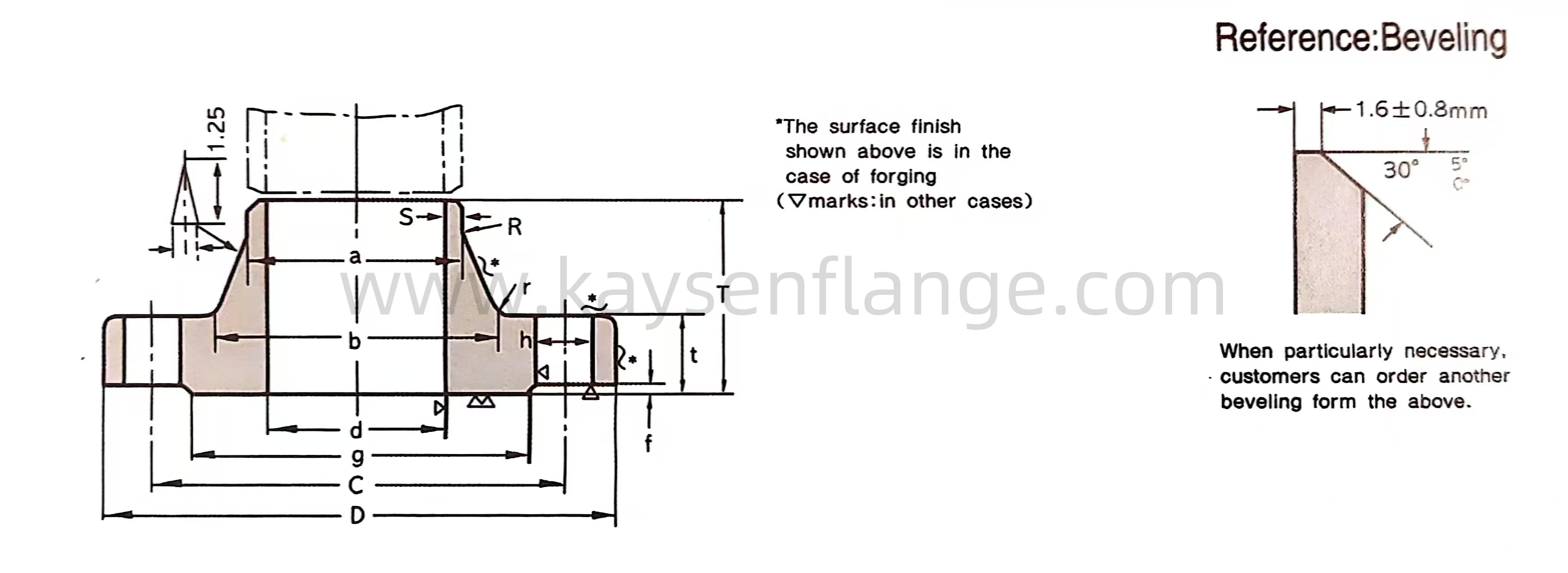

Sectional Dimensions of Flange

Bolt Hole

Nominal
Bolt
Size

Approx
Weight
(kg)

t

d

a

b

S

T

R

Radius
r

f

g

Bolt
Circle
Diameter

Number
of
Bolt
Holes

Hole
Diameter
h

15
20
25

21.7
27.2
34.0

115
120
130

18
18

20

15.8
21.1
26.8

22.0
27.5
34.4

40
44
52

3.1
3.2
3.8

45

45

48

20

20

20

6

6

6

1

1

1

55
60

70

80
85
95

4

4
4

19
19

19

M16
M16
M16

1.33
1.47
1.95

32
40
50

42.7
48.6
60.5

140
160
165

22

22

22

35.1
40.7
52.2

43.1
49.1
61.0

62
70
84

4.0
4.2
4.4

52

54

57

30

30

30

6

6

8

2

2

2

80

90
105

105
120
130

4

4

19
23
19

M16
M20
M16

2.43
3.16
3.33

65
80
(90)

76.3
89.1
101.6

200
210
230

26

28

30

65.3
77.5
89.5

76.9
89.7
102.3

104
118
130

5.8
6.1
6.4

69
73
74

30

30

30

8

8

8

2

2

2

130
140
150

160
170
185

8

8

8

23

23

25

M20
M20
M22

5.91
7.05
8.54

100
125
150

114.3
139.B
165.2

240
275

325

32

36

38

101.5
125.7
150.0

115.1
140.7
166.2

142

172
202

6.8
7.5
8.1

76

86

95

30

50

50

8

10
10

2

2

2

160
195
235

195
230
275

8

8

12

25

25

27

M22
M22
M24

9.72
14.4
20.6

200
250
300

216.3
267.4
318.5

370
450
515

42

48

52

198.7
247.5
296.4

217.5
268.7
320.0

254
312
366

9.4
10.6
11.8

102
118
127

50

50

50

10

12

15

2

2

3

280

345
405

320
390
450

12

12

16

27

33

33

M24
M30x3
M30x3

28.7
47.3
62.8

350
400

355.6
406.4

560
630

54

60

331.8
379.1

357.2
408.3

406
462

12.7
14.6

134
149

80

80

15
20

3

3

450
510

495
560

16
16

33

39

M30x3
M36x3

77.0
108.0
